TERCER PERIODO. ACTIVIDAD 3



PLANO ELECTRICO 1

Embracing Creative Internal Communications with Helen Reynolds


Un plano eléctrico es la representación por medio de símbolos de los diferentes circuitos que componen y definen las características de una instalación eléctrica y donde se detallan las particularidades de los materiales y dispositivos existentes.

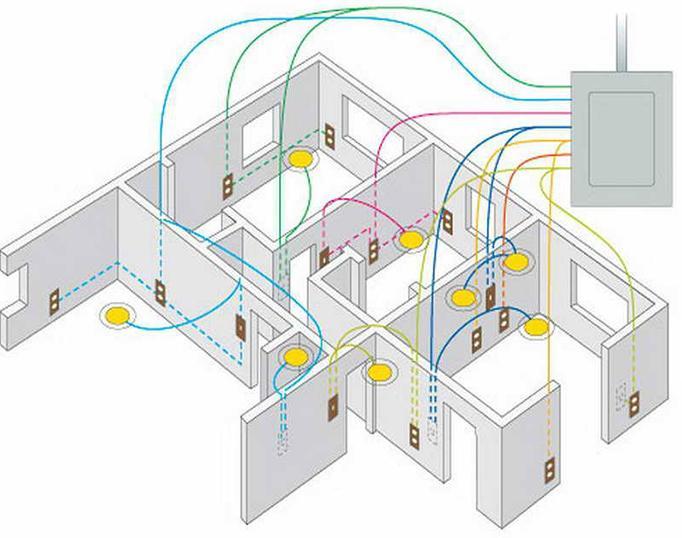

diagrama eléctrico del cableado de la casa for Android - APK Download

Los planos de instalaciones eléctricas domiciliarias no pueden elaborarse caprichosamente, ni con símbolos que no sean normalizados; un plano así da lugar a diversas y erradas interpretaciones por parte de los electricistas.                                                                                                                                                                                              Para asegurar una sola y correcta interpretación de un plano para una instalación eléctrica, es indispensable tener en cuenta las normas técnicas pertinentes y emplear los símbolos normalizados. (Articulo 11 del RETIE).

SIMBOLOS ELECTRICOS RETIE

RETIE 2013-2014: Articulo 6 - SÍMBOLOGÍA Y SEÑALIZACIÓN (Retie ...

CONTENIDO DE LOS PLANOS DE LAS INSTALACIONES ELÉCTRICAS DOMICILIARIAS

Por lo general los planos de las instalaciones eléctricas domiciliarias deben contener:                                             1. Un plano arquitectónico de la planta baja o de piso, o de las varias plantas, con sus respectivos símbolos arquitectónicos de muros, puertas, ventanas, etc., de acuerdo con los términos de la aprobación de la licencia de construcción y la capacidad económica, necesidades y gastos del propietario de la vivienda. En muy contados casos se requieren planos arquitectónicos de elevación y de sección de detalles.

2. Símbolos eléctricos normalizados o convencionales (ver símbolos según RETIE) para representar los diferentes elementos y detalles de la instalación, como acometida, tableros, contador, lámparas, tomacorrientes, interruptores, botones de timbre y timbres, lo mismo que ductos, con indicación de sus diámetros, características y tipos; conductores, con indicación de calibre y su cantidad; circuitos, etc. con los cuales se conforma la distribución eléctrica.                                                                                                       3. Un grupo de símbolos eléctricos (en algunos planos). Bajo una leyenda como "convención", "signos convencionales", "referencias" o "notas", dibujados unos debajo de otros y con su respectivo significado al frente de cada uno.                                                                                                                                          4. Los cuadros de detalles de los distintos tableros, con indicación de las salidas que impliquen consumo eléctrico por cada uno de los circuitos, así como la carga máxima de estos.                                                       5. La distribución de los circuitos con respecto a las fases de los correspondientes tableros, excepto en casos de tableros bifilares.                                                                                                                                         6. El cuadro explicativo con la siguiente información: · Nombre y firma del ingeniero electricista o técnico con el No. de matrícula · Dirección de la obra · Escala del plano · Fecha                                                              7. Notas sobre tuberías, conductores, etc.

FORMATO PARA PRESENTAR PROYECTO DE INSTALACIONES ELECTRICAS DOMICILIARIAS

PRESENTACIÓN DE PROYECTOS ELÉCTRICOS PARTICULARES PARA LA CONEXIÓN ...

PROYECTO ELECTRICO DE VIVIENDA DE DOS PLANTAS TENIENDO EN CUENTA LAS NORMAS TECNICAS(FORMATO).

Plano electrico - casa en AutoCAD | Descargar CAD gratis (83.53 KB ...


Animo y adelante.

RECUERDA QUE “SER TECNICO ELECTRICISTA PAGA”.


VIDEOS:






ACTIVIDAD TALLER 3.



 TERCER PERIODO: CORRESPONDIENTE A LA SEMANA DEL 17 AL 23 DE AGOSTO DEL 2020



TALLER 3. TEMA: PLANO ELECTRICO 1

Después de leer los documentos(clase) y de observar los videos referentes al tema de planos eléctricos para instalaciones domiciliarias en el blogs, debes realizar las siguientes actividades:

1. En una de las copias del plano arquitectónico de tu casa, debes ubicar (posición real) cada uno de los puntos eléctricos (contador, tablero de distribución, lámparas, interruptores y tomacorrientes) que componen los circuitos de alumbrado y de tomacorrientes.                                                                                         Debes realizar cada símbolo eléctrico con una plantilla para mostrar calidad en el trabajo, sin líneas ni trazos.   2. Aplicar en la clase del próximo jueves el formato de una lista de chequeo a la copia del plano arquitectónico con los símbolos eléctricos solicitados, para evaluar si la instalación eléctrica de tu casa cumple o no cumple con las normas del RETIE.                                                                                                        3. El formato de la lista de chequeo la enviara el profesor por wasap el día jueves en la clase.

4. ACTIVIDAD PRACTICA 1 EN EL TABLERO DE INSTALACIONES.

Titulo para la práctica: Conexión de tres lámparas controladas por un interruptor triple, teniendo en cuenta normas técnicas y de seguridad.                                                                                                                  Para realizar esta primera practica en el tablero didáctico debes tener los siguientes materiales eléctricos: 2metros de cable dúplex 2x12 awg. Una clavija marca codelca 15 amperios. Cinco metros alambre color blanco calibre 14 awg original. Cinco metros alambre color negro o rojo calibre 14 awg original. Un breaker de 15 o de 20 amperios. Tres soportes tipo plafón de pvc. Un interruptor triple para caja. (incrustar). Tres lámparas tipo led rosca Édison(E27) o cualquier bombillo. Un rollo de cinta aislante. Un probador de fase.      OBSERVACIONES: Primero conseguir los materiales. Espera órdenes del profesor para continuar el proceso.



 Favor subir tu actividad en la plataforma de la Institución en la fecha solicitada.







EXITOS Y BENDICIONES.












"SER TÉCNICO ELECTRICISTA PAGA"
